涨知识!消防设备防爆标志详解!

发布日期:2019-07-22 22:37:33

随着防爆国家标准规范GB3836-2010的出台,项目中使用的防爆设备越来越多,各个消防设备厂家也陆续推出了防爆系列消防产品,“防爆标志”这个词也频繁的出现,本篇为大家简单介绍“防爆标志”的含义。

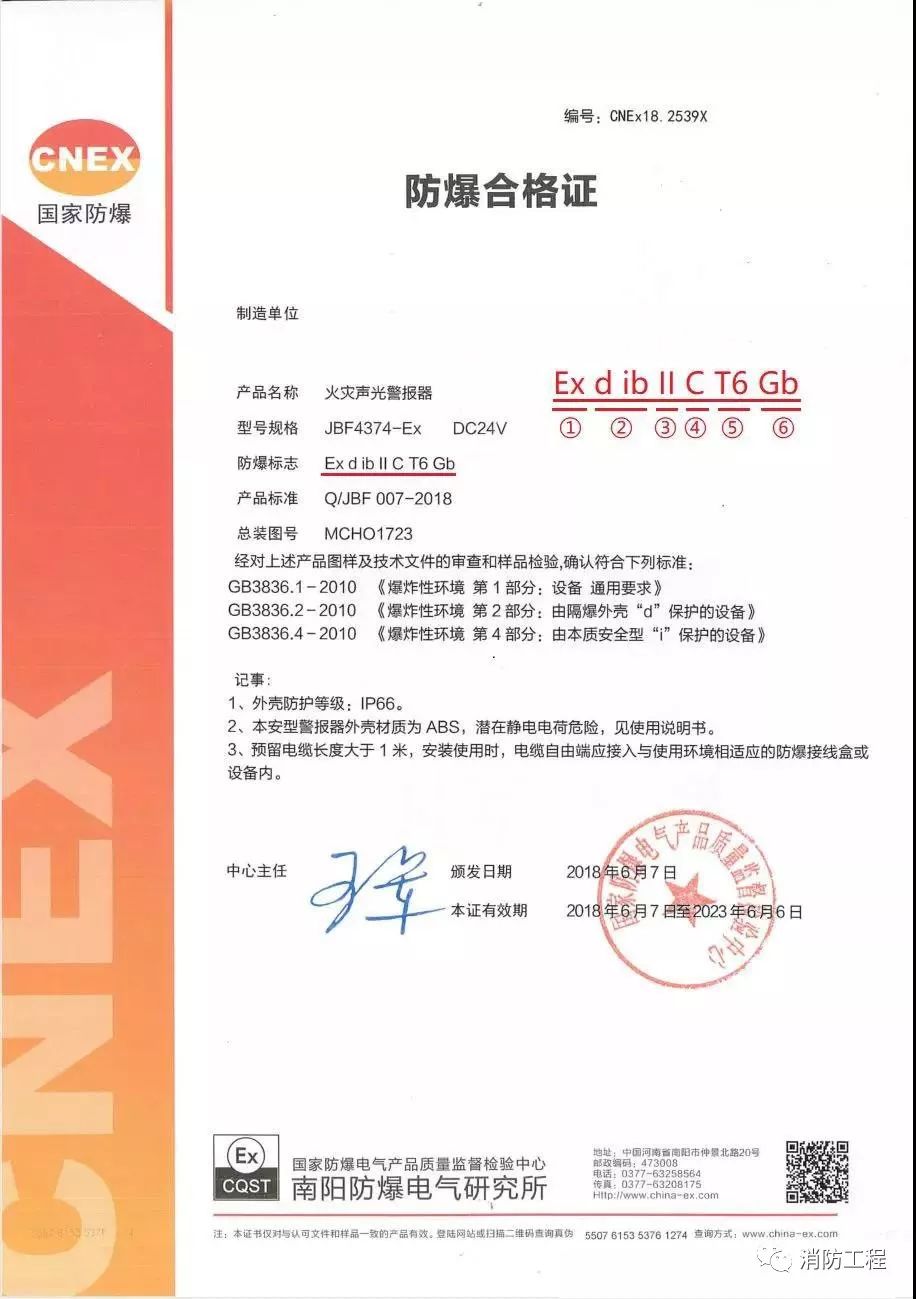

防爆合格证




合格证中,JBF4374-Ex的防爆标志为:Ex d ib II C T6 Gb,按照图中红色序号顺序,所代表的含义分别为:①防爆标志;②防爆形式;③设备类别;④气体级别;⑤设备最高表面温度级别;⑥设备保护级别。



01
防爆标志





Ex表示中国及国际电工委员会防爆标志。






02
防爆形式





⑴ d代表防爆形式为隔爆型(外壳可以隔绝内部爆炸而不损坏);

⑵ i代表防爆形式为本安型(即本质安全型,设备内部电路在任何火花或热效应均无法点燃爆炸性气体)

 本安型又分为“ia”和“ib”

❶“ia”等级电气设备是正常工作和施加一个故障或者任意组合的两个故障条件下,均不能引起点燃的本质安全型电气设备;

❷“ib”等级电气设备是正常工作和施加一个故障条件下,不能引起点燃的本质安全型电气设备。

    隔爆型与本安型为常用类型,除此之外还有增安型(e)、正压型(p)、油浸型(o)等等防爆形式。





03
设备类别





爆炸性气体环境用电气设备分为:

I 类:煤矿井下用电气设备;

II 类:除煤矿外的其他爆炸性气体环境用电气设备。

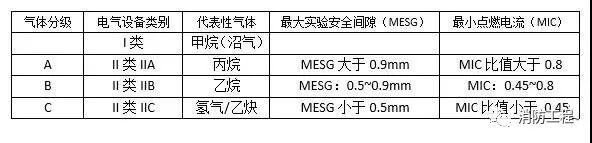

04
气体级别

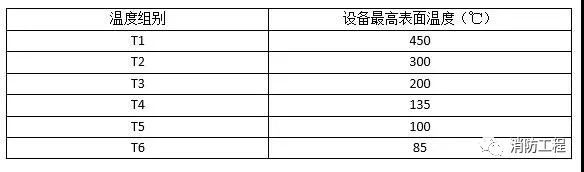

05
最高表面温度级别

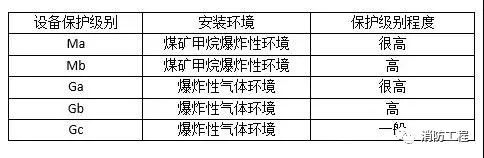

06
设备保护级别
